Въведение
- Корпусът на цилиндричната машина и основните компоненти са изработени от висококачествен FC-30 чугун, подложен на изкуствено нормализиране и естествени лечения за стареене, за да се елиминира вътрешния стрес и да се осигури дългосрочна структурна стабилност. Ключовите компоненти се обработват в един процес на затягане, използвайки оборудване от световна класа като Yasda, Mitsui Seiki, Toshiba и ELB, постигайки точност на микрона на нивото и гарантиране на изключителната точност на машината.

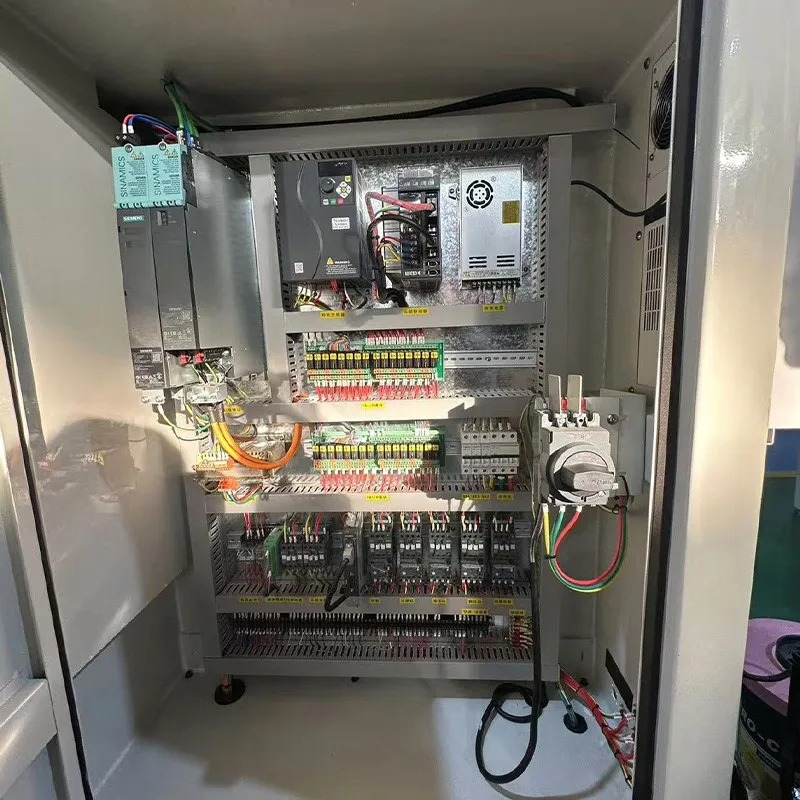

- Снабден със системата Siemens 828D CNC и допълнително подобрена чрез вторично развитие, потребителският интерфейс е интуитивен и мощен. Системата поддържа широк спектър от незадължителни аксесоари, включително вътрешни приставки за смилане, автоматични устройства за измерване на край на край и автоматични системи за измерване на външния диаметър, ефективно отговарящи на разнообразните изисквания за обработка. Шлифонът за шлифоване използва лагери с висока точност FAG в конфигурация отпред-четири/задни две, включващи дизайн на смазване без поддръжка, който предотвратява контакта между метал и метал. С висока твърдост и прецизност, шпинделът поддържа максимална линейна скорост от 65 m/s и до 3500 об/мин за високоскоростно смилане на специални детайли. Високо прецизно хидростатично/хидродинамично вретено също се предлага като незадължителна конфигурация за ултра прецизни приложения.
Системата за захранване на главата на цилиндричната машина се състои от прецизен винт за топка на C3-клас и ръчно накиснато ръководство за V-Flat, комбиниран с автоматична система за смазване за плавно движение, отлична точност на позициониране и дълъг експлоатационен живот. Системата също така поддържа бързо напред и обратното движение на главата на шлифовъчното колело, за да подобри оперативната ефективност. Военниците и винтовете с топка непрекъснато се смазват от автоматична система за смазване, а независимата система за охлаждане е изолирана от основното тяло за подобряване на разсейването на топлината и намаляване на вибрацията.
Западката е силно проектирана с втвърдена сплав стоманена ръкава, затворена в чугунено тяло, поддържаща MT4 Live Center. Силата на затягане може лесно да се регулира чрез задното копче. Хидравлична опашка с работа на педала на краката се предлага като опция за улесняване на бързото зареждане и разтоварване на детайлите.

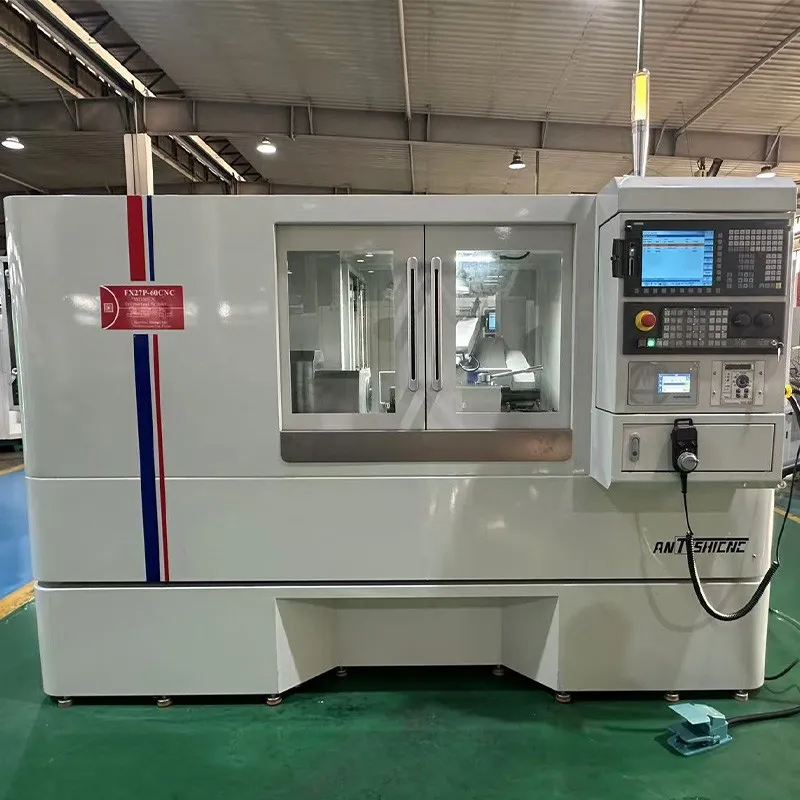

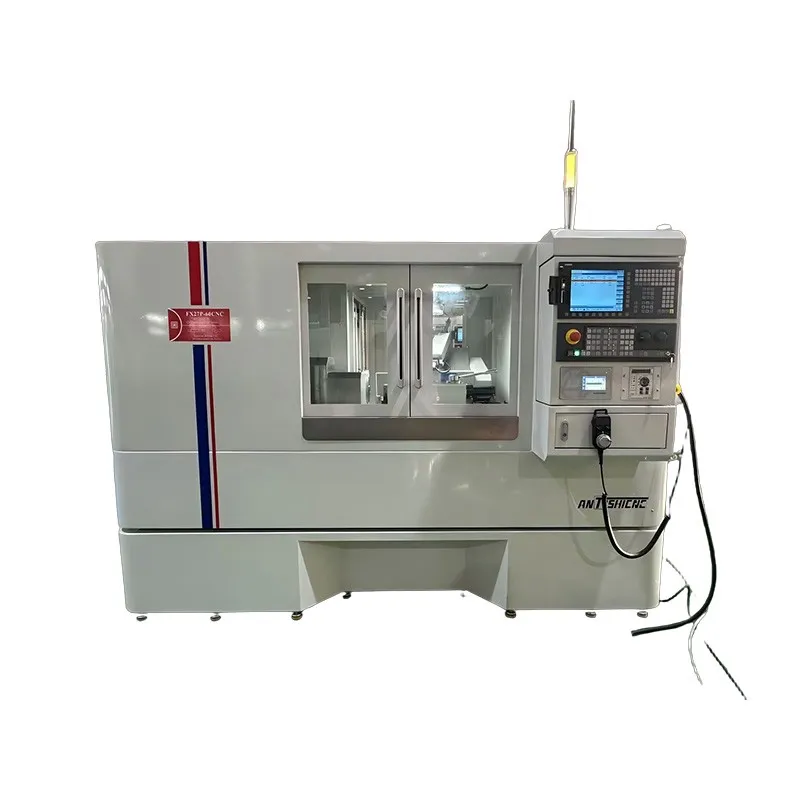

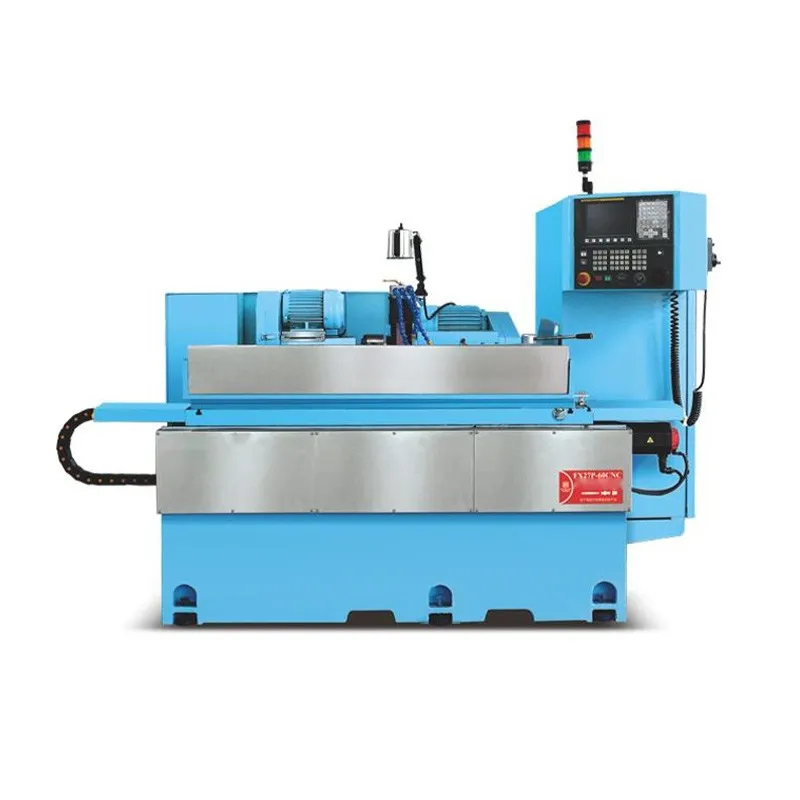

С мощните си възможности за обработка, интелигентно управление на ЦПУ и превъзходен структурен дизайн, FX27P-60CNC представлява оптимално решение за високоточни цилиндрични операции за смилане.
Популярни тагове: цилиндрична машина, производители на цилиндрични машини в Китай, доставчици, фабрика
Технически параметър
|
Спецификации |
Единица |
FX27P-60CNC |
|
|
Възможност за обработка |
Максимален въртящ се диаметър на работната таблица |
мм |
270 |
|
Най -дългото разстояние между два напръстници |
мм |
600 |
|
|
Максимален диаметър на смилане |
мм |
270 |
|
|
Максимално натоварване между два най -добри центъра |
Kg (b) |
60 (центрове работят) 20 (Работа на работната глава) |
|
|
Размер на колелото за шлифоване (диаметър × ширина × бленда) |
мм |
405×38(32-50)×127 |
|
|
Скорост на колелото |
RPM |
1650 |
|
|
Максимална линейна скорост на шлифовъчно колело |
m/s |
35 (65 с високоскоростно шлифовъчно колело) |
|
|
Превръзка на колелата |
мм |
Автоматично |
|
|
Глава на колелото |
Ъгъл на подаване |
Deg |
90 |
|
Фураж |
мм |
220 |
|
|
X ОСС ОСКА Скорост на подаване |
m/min |
6 |
|
|
X Оста Минимално подаване |
мм |
0.001 |
|
|
Главен запас |
Скорост на шпиндела |
RPM |
50-500 |
|
Форма на шпиндела |
Едновременно движение или центриране |
||
|
Спецификации на Thimble |
MT-5 |
||
|
Опашка |
Автоматично телескопично разстояние |
мм |
40 |
|
Спецификации на центъра |
MT-4 |
||
|
Workbench |
Z ос бързо движеща се скорост |
m/min |
8 |
|
Z ос минимално подаване |
мм |
0.001 |
|
|
Максимален ход за пътуване |
мм |
640 |
|
|
Ъгъл на въртене |
Deg |
+7/-3 |
|
|
Двигател |
Мотор на шпиндела на колелото |
KW |
3.75 |
|
X Oxis Feed Motor (серво) |
KW |
1.5 |
|
|
Z мотор за подаване на ос (серво) |
KW |
1.5 |
|
|
Мотор на шпиндела на главата |
KW |
0.75 |
|
|
Мотор за охлаждаща водна помпа |
KW |
0.75 |
|
|
Смазване на мотор на масло |
KW |
0.25*2 |
|
|
Мотор на маслена помпа за опашка |
KW |
0.75 |
|
|
Други |
Машинно нетно тегло |
Kg |
3300 |
|
Брутно тегло |
Kg |
3500 |
|
|
Размер на опаковането (дължина * ширина * височина) |
мм |
2700*2000*2000 |
|
