Въведение

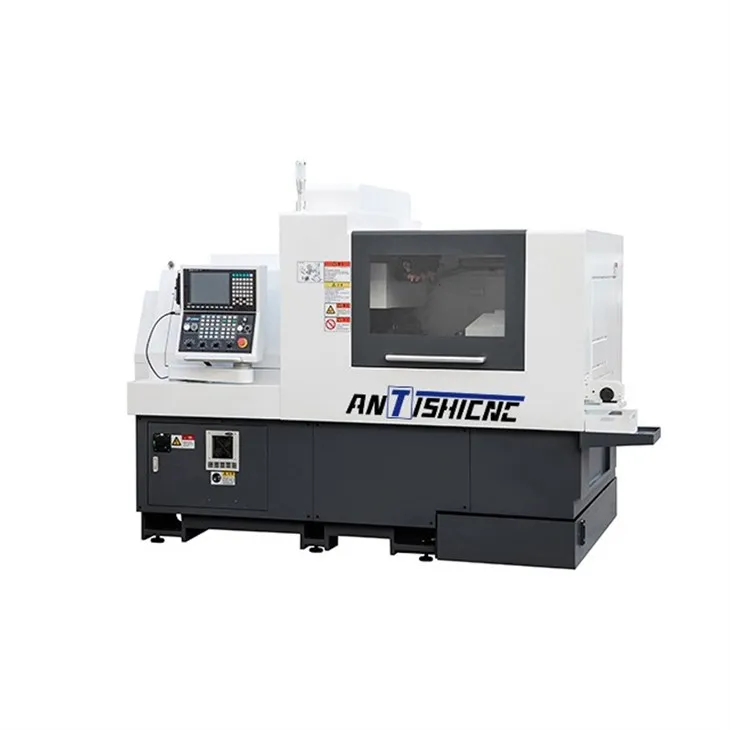

Основното му предимство идва от уникалната плъзгаща се кутия за вретено и дизайн на ръководството - лентата се движи, докато инструментът остава фиксиран по време на обработката, с точност на изтичане на шпиндела по -малка или равна на 0,002 мм и повторна точност на позициониране по -малка или равна на 0,003 мм, осигуряваща стабилна и без вибрация процеса на рязане, и осигуряване на последователността на обработката на част от корена и процеса на рязане без вибрация и осигуряване на консистенцията на част от обработката на част от корен и без вибрация, без да се изрязва процесът на рязане, и да се осигури консистенцията на обработката на част от корена и процеса на рязане без вибрация и осигуряване на консистенцията на част от обработката на част от корен и без вибрация, без да се изрязва процесът на рязане, и да се гарантира консистенцията на обработката на част от корен. Швейцарската машина за струг може да обработва ленти с максимален диаметър φ38mm, а максималният диаметър на затягане на задния шпиндел също е φ38mm. Независимо дали става въпрос за обработка на дълго парче във фиксиран режим на водач (до 310 мм) или обработка на късо парче в режим на водещ ръкав (до 80 мм), тя може да реагира точно.

Както лекотата на работа, така и ефективността на обработката: Швейцарски тип стругови машини, оборудвана със свободно регулируема кутия за работа на рокера и външно ръчно колело, 10,4-инчов високоскоростен и високоточен контролер и саморазвит мулти-потребителски интерфейс, дори сложните процеси могат лесно да бъдат програмирани и работещи. Параметрите на производителността са впечатляващи, със скорост на главно вретено до 6000R/мин, скорост на задни вретено до 8000R/мин, радиална електропровода до 6000r/min, x2/y1/z2 оста бързо движеща се скорост до 30 m/min и ефективно завършване на сондаж (максимална φ13mm), забиване (максимално M12) и други мулти-допустителни обработки (максимално завършване на сондаж (максимално φ13mm), забиване (максимално M12) и други мулти-допустителни обработки (максимално завършване на сондаж (максимално φ13mm), забиване (максимално M12) и други мулти-допустителни обработки (максимално завършване на сондаж (максимално φ13mm), забиване (максимално M12) и други мулти-допустителни обработки.

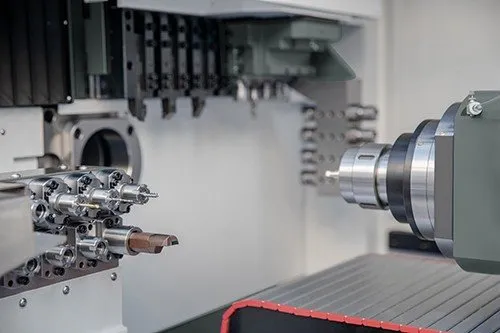

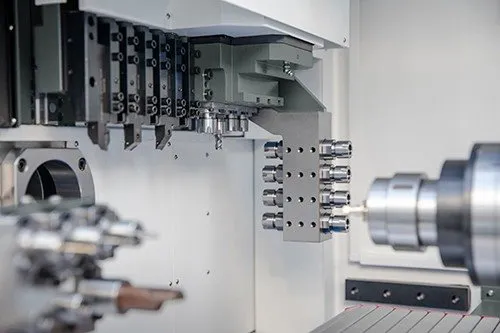

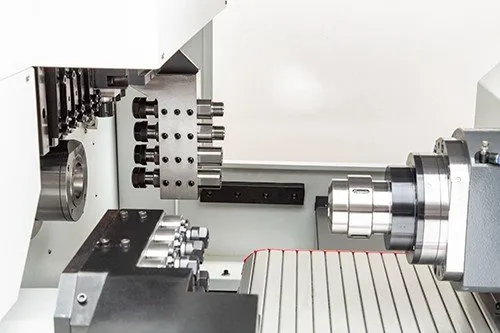

Оформлението на системата за машинно машинно средство от швейцарския тип е научно, включително 1 φ20 външна кръгла резачка, 5 φ16 външни кръгли резачки, 4 ER20 аксиални резачки за обработка и 1 er 20 + 3 ER16 радиални резачки за захранване, които могат да отговарят на многопроцесовите изисквания за непрекъсната обработка на сложни части. Цялата машина тежи 3750 кг, размерът е 3100x1660x1920mm, а компактното тяло е подходящо за различни производствени работилници. Докато спестява пространство, той осигурява стабилно и надеждно решение за масовото производство на части с висока точност, като помага на предприятията да подобрят основната си конкурентоспособност.

Популярни тагове: Швейцарски машини за струг от страни, Швейцарски производители на странични машини, доставчици, фабрика

Технически параметър

Тип машина			SL385
Капацитет за обработка	Максимален диаметър на обработващата лента (mm)		Φ38
	Диаметър на отвора на шпиндела (mm)		Φ39
	Максимална обработка дължина (mm)	Ръководство без храсти	2.5D (Max.80)
		Фиксиран водач храст	310
	Максимален диаметър на затягането на заден шпиндел (mm)		Φ38
	Максимален диаметър на сондажното вретено (мм)		Φ13
	Основен диаметър на шпиндела с максимална подслушване		M12
	Максимален диаметър на сондажното вретено (мм)		Φ10
	Заден шпиндел максимален диаметър на потупване		M10
	Радиален максимален диаметър на сондажния инструмент на живо (мм		Φ10
	Радиален инструмент на живо максимален диаметър на подслушване		M8
	Назад на живо Максимален диаметър на пробиването (mm)		Φ8 (Opt.)
	Назад на живо Инструмент Максимален диаметър на подслушването		M6 (Opt.)
Механичен капацитет	Основна скорост на шпиндела (r/min)		6000 (Въртящ се цилиндър)
	Задна скорост на шпиндела (r/min)		8000
	Радиална скорост на инструмента за живо (r/min)		6000
	Назад скорост на инструмента на живо (r/min)		6000 (0pt.)
	Бърза скорост на движение (m/min)		30 (X2/Y1/Z2)
			24(X1)
	Основен шпиндел подскача (mm)		По -малко или равни на 0,002
	Повторете точността на позицията		По -малко или равни на 0,003
Инструментална система	0.D. инструмент		1(口20)+5(口16)
	Аксиален инструмент за обработка		4 (ER20)
	Радиален инструмент на живо		1 (er20) +3 (er16)
	Държач на инструмент за дълбока дупка		2 (ER16)
	Инструмент за обратно обработка		4 (ER16)
	Назад инструмент на живо		Opt.
Мощност на двигателя	Основен шпиндел (KW)		6.3
	Заден шпиндел (KW)		4.2
	Линейна ос на задвижване (KW)		1.1(X1/X2/Y1/Z1/Z2)
			---
	Radial Live Tool (KW)		1.1
	Назад инструмент на живо (KW)		1 (0pt.)
	Помпа за охлаждаща течност (KW)		0.4
Тегло на машината (kg)			3750
Размери на машината (L X W X H) (mm)			3100x1660x1920

Стандартно оборудване

конфигурация	Конфигурация на гола машина	Марка
10,4 -инчова система с двоен канал	---	Синтек
Външно ръчно колело	---	Шансен
Абсолютна позиция серво	---	Синтек
Електрически компоненти	---	Шнайдер
Електрически шпиндел	Включете	Китай
Енкодер на шпиндела	Включете	Синтек
Лагер на шпиндела	Включете	NSK (Япония)
Импортирайте винт и водач на топка	Включете	PMI/THK
Съединяване на вала	---	KTR (Германия)
Заключете ядки	Включете	Yinsh (Тайван)
Основно устройство за затягане на шпиндела	Включете	Китай
Устройство за дисково спирачно на шпиндела	Включете	Китай
Устройство за затягане на шпиндела	Включете	Китай
Устройство за втулка на въртящо се ръководство	Включете	Китай (тип сплайн)
Без ръководство устройство за втулка	Включете	Китай
Радиален инструмент на живо	Включете	Китай
Заден шпиндел предно заветващо устройство	Включете	Китай
Част конвейер	Включете	Колан за внос
Охладител за масло в шпиндела	Включете	Опипин
Система за смазване	Без смазване помпа	Херг (Япония)
Охладителна система	Без охладителна помпа	A-Ryung
Пневматична система	Включете	Airtac
LED осветително устройство	---	Langrui
LED трицветна алармена светлина	---	Оуден
Напълно затворени пазачи	Включете	Китай
Крак дистанционери и винтове	Включете	Китай
Рандомизирани инструменти	Включете	Китай
