Въведение

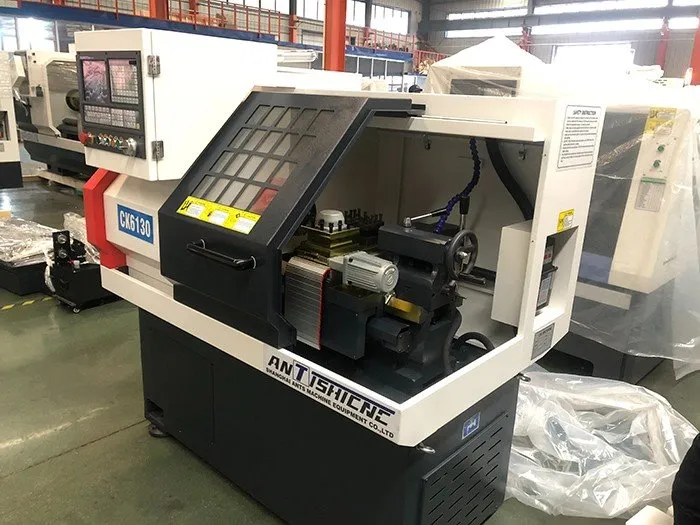

Хоризонталният струг за завъртане може автоматично да обработва вътрешни и външни цилиндрични повърхности, конусовидни повърхности, дъгови повърхности и крайни лица, може да се справи с метрични и имперски едностални и много стартни нишки и е подходящ за обработка на дискови и валови части със сложни форми и изисквания за висока точност.

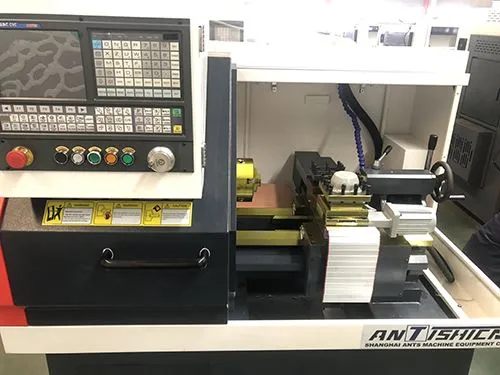

По отношение на хардуерната конфигурация, хоризонталните релси за насочване на струг и релсите на седлото са изработени от специални релси за твърди водачи, които са супер твърди и устойчиви на износване след високочестотно гасене, за да се гарантира точността на обработката и издръжливостта; оборудван с GSK980TC3 CNC система, оборудвана с добре известни битови винтове с топка и високо прецизни винтови лагери и точна работа. Шпинделът приема високоточна група за лагери, която е точно сглобена и динамично балансирана за постигане на високо прецизна, ниско шумна и силна операция на твърдост.

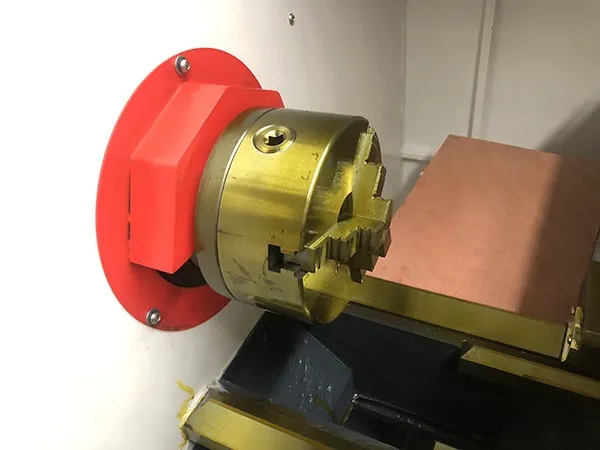

Функционалният дизайн е внимателен и практичен: Всяка точка на смазване е оборудвана с принудително автоматично устройство за смазване, което може да смазва оловен винт и водеща релса във фиксирана точка и във фиксирано количество и автоматично да се тревожи, когато има аномалия или недостатъчно масло; Той е оборудван с вътрешен ръчен ръчен чак с три челюст като стандарт, а водещата релса е оборудвана с устройство за изстъргване, за да се предотврати корозията от желязото и охлаждащата течност и е лесна за почистване. Независимо дали става въпрос за масово производство или прецизна обработка, хоризонталното завъртане на CK6130 е ефективен и надежден избор.
Популярни тагове: Хоризонтално завъртане на струг, Китай хоризонтално завъртане на струг, доставчици, фабрика
Технически параметър
|
Спецификации |
Единица |
CK6130 |
||
|
Макс. Замахнете над леглото |
мм |
Φ300 |
||
|
X-посочване на релси |
мм |
160 |
||
|
Z-насочване на релсата |
мм |
240 |
||
|
Макс. Диаметър на завъртане на слайда |
мм |
Φ100 |
||
|
Разстояние между центровете |
мм |
320 |
||
|
Макс. Дължина на завъртане |
мм |
230 |
||
|
Център високо |
От леглото |
мм |
150 |
|
|
От земята |
мм |
1065 |
||
|
Вретено през диаметър на дупката |
мм |
Φ48 |
||
|
Диаметър на лентата |
мм |
Φ45 |
||
|
Опционална куха патронник за вратовръзка през дупката |
мм |
Φ40 |
||
|
Тип край на шпиндела |
A2-5 |
|||
|
Чък |
мм |
Ръководство 6 '' Чък (по избор) |
||
|
Spindle Taper Taper |
Не |
Чък |
||
|
Ограничете скоростта на шпиндела |
RPM |
2500 |
||
|
Диаметър на опашката на опашката |
мм |
Φ52 |
||
|
Вътрешна дупка на опашката на опашката |
Не |
MT4# |
||
|
Удар на опашката в ръкав |
мм |
80 |
||
|
Форма на опашката |
Ръководство |
|||
|
Брой държачи на електрически инструменти |
Позиция |
4 |
||
|
Размер на квадратния нож |
мм |
20 × 20 (4- станции) |
||
|
Модел на винта |
X ос |
мм |
FDC2506-P3 |
|
|
Z ос |
мм |
FDC3210-P3 |
||
|
X/z бърза скорост на преминаване |
m/min |
6/10 |
||
|
X пътуване |
мм |
280 |
||
|
Единица за минимална настройка |
мм |
0.001 |
||
|
Основна мощност на двигателя |
KW |
4 |
||
|
Обща мощност |
KW |
10 |
||
|
Машинно нетно тегло |
Kg |
1700 |
||
|
Размери (L × W × H) |
мм |
2200×1160×1620 |
||
Стандартно оборудване
|
Име |
Спецификации |
Количество |
Марка |
|
Система за управление |
GSK 980TC3 |
1 комплект |
Gsk |
|
Структура на шпиндела |
Без стъпка |
1 комплект |
Домашен |
|
Винтов лагер |
Фланец лагер |
1 комплект |
Домашен |
|
Двигател на шпиндела |
4 kW |
1 комплект |
Домашен |
|
Ръководство |
Високочестотно гасене |
1 комплект |
Домашен |
|
Винт с топка |
2506/3210 |
1 комплект |
Домашен |
|

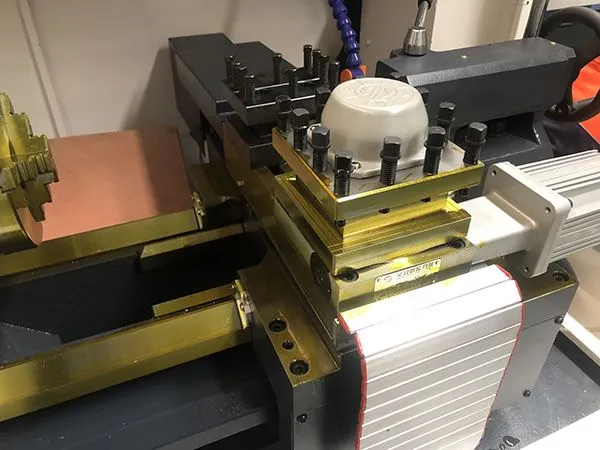

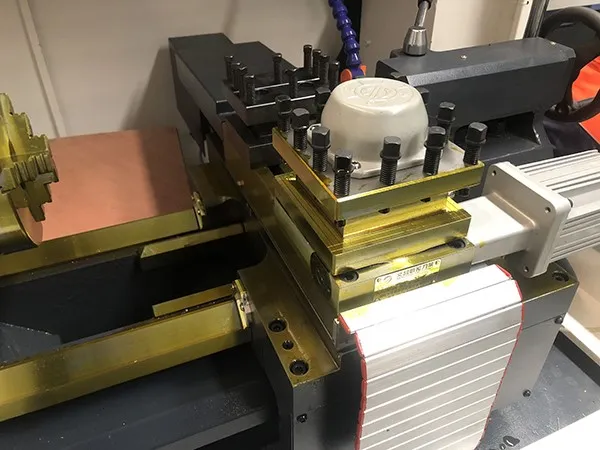

Притежател на нож |
Електрически инструмент за 4 станции |
1 комплект |
Домашен |
|
Автоматично устройство за смазване |
RBCLB-2BZK |
1 комплект |
Хеджин |
|
Ръководство за три челюст |
K11160 |
1 комплект |
Домашен |
|
Охлаждаща помпа |
P=90/120W |
1 комплект |
Домашен |
Оборудващо оборудване
|
Име на част |
Подробности |
|
CNC система |
Fanuc |
|
Сименс |
|
|
Чип транспортьор |
Странично място |
|
Зад мястото |
|
|
Колекционер на маслена мъгла |
|
|
Сепаратор с масло-вода |
|
|
Захранващ материал за бар |
|
|
Устройство за издухване |
|
|
Воден пистолет |
|
|
Мека челюст патронник |
|
|
6 инчов патронник |
|
