Превъзходна структура и точност на микроново ниво

Основата на вътрешната машина за смилане на CNC и критичните компоненти са изработени от висококачествен чугун FC-30, обработен чрез изкуствена нормализиране и естествено стареене, за да се елиминира вътрешния стрес. Всички структурни компоненти са обработени в една настройка, използвайки оборудване от световна класа от Yasda, Mitsui Seiki, Toshiba и ELB, осигуряващи точност на микрона на нивото и установяване на стабилна основа за прецизно изпълнение.

Интелигентен дизайн на смазване и охлаждане

Автоматичната система за смазване непрекъснато поддържа водачите на машината и винтовете с висока точност с висока точност, като гарантира дълъг живот на обслужването и последователна точност. Системата за охлаждане е отделена от тялото на машината, като ефективно елиминира вибрацията и засилва разсейването на топлината, като по този начин допринася за цялостната стабилност на обработката.

Шпиндел с висока реалност

Шлифонът за шлифоване приема структура с високо прецизно лагер на FAG, която не изисква отделно смазване, опростява поддръжката и елиминира контакта между метал и метал. Това води до висока твърдост, висока точност и почти без поддръжка, почти постоянен живот. За специални приложения е наличен незадължителен електрически шпиндел, за да увеличи линейната скорост на колелото за подобрена производителност.

Разширена система CNC Siemens

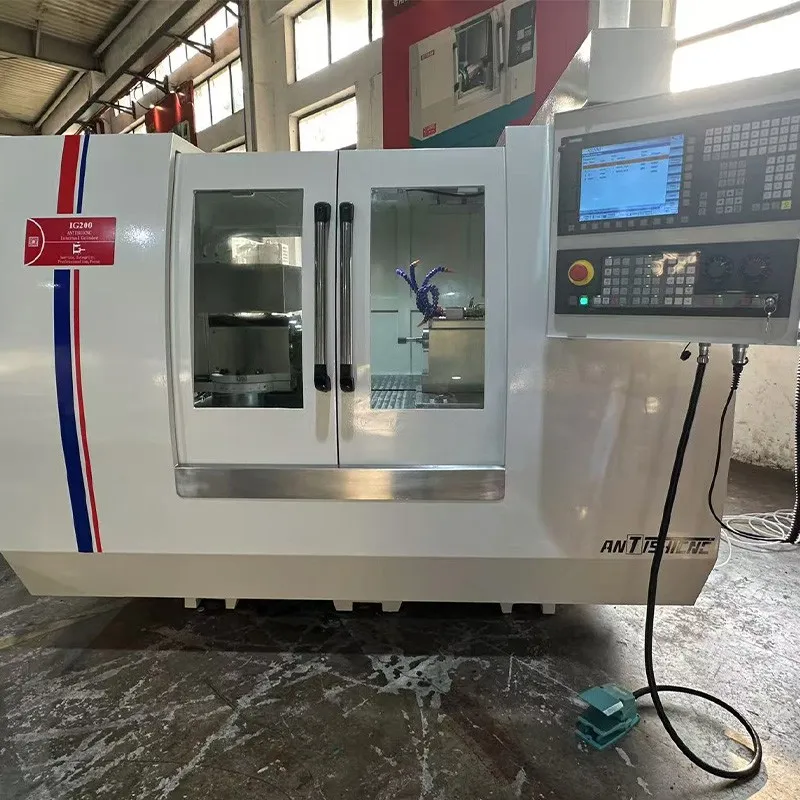

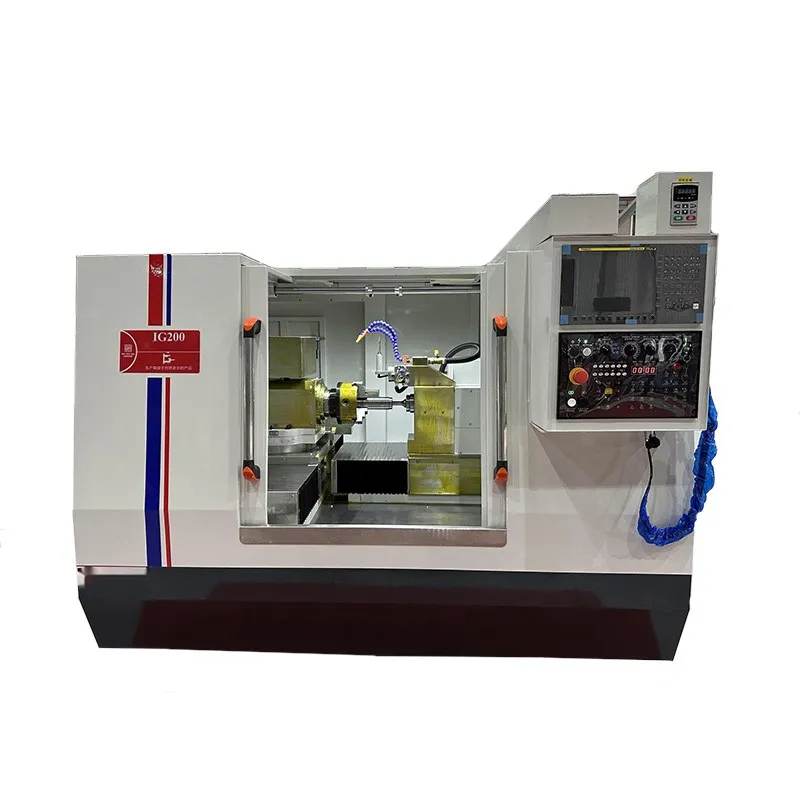

Вътрешната шлифовъчна машина IG200 CNC е оборудвана със системата за управление на CNC Siemens 828D, оптимизирана чрез вторична разработка, за да предложи удобен за потребителя интерфейс. В комбинация с високоефективни серво двигатели на Siemens, той гарантира безпроблемна съвместимост със системата на задвижването. Системата за управление поддържа автоматична превръзка и компенсация на колелата, поддържайки постоянна точност на подаване и смилане.

Проектирана за цифрово производство, системата осигурява стабилно и повтарящо се качество на продукта. Той разполага с устойчив панел за магнит сплав, защитени бутони с IP65, постоянно съхранение на данни без батерии и интерфейси като Ethernet и USB за онлайн мониторинг и редактиране на програми. Допълнителни функции като анимационни цикли на обработка и графично програмиране допълнително подобряват оперативната ефективност.

Системи за фуражи и детайли с висока точност

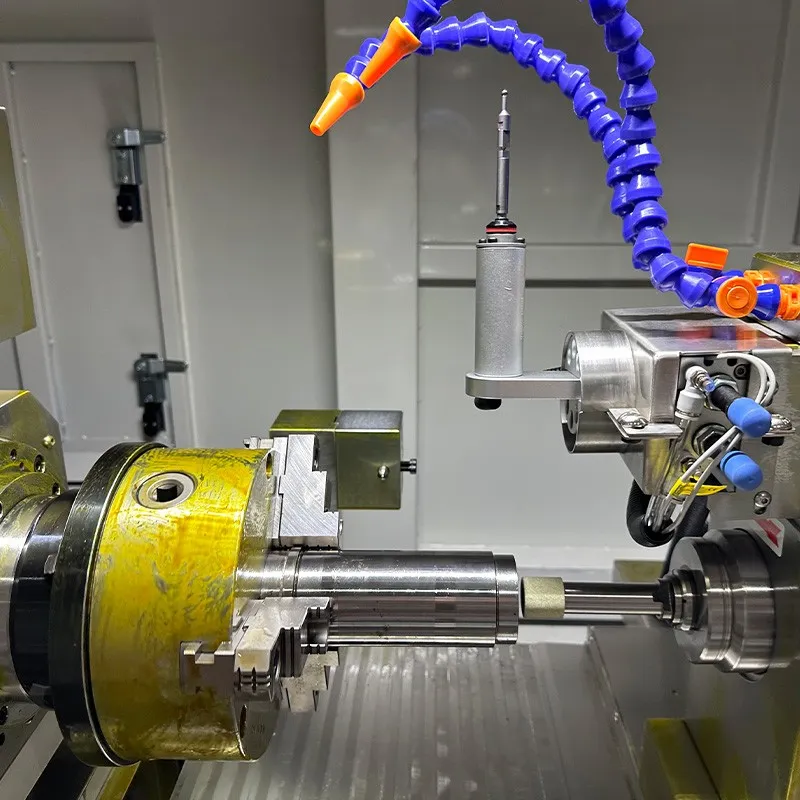

Z-осто приема предварително заредено линейно ръководство с висока точност, способен да издържа на многопосочни натоварвания, като същевременно поддържа ниско триене и нулева реакция, осигурявайки истинска 0,001 mm резолюция за програмиране. Винтовете с висок клас на топка осигуряват отлично задържане и точност на позицията. Шпинделът на шпиндела на детайла използва шпиндел, носещ ръкав, а оста X постига максимална скорост на пътуване от 10 m/min с 0,001 mm разделителна способност. Вътрешното смилане на CNC може да бъде оборудвана с кичур от типа на филма, хидравлични 3-челюстни патронници и устройства за обличане на колела от ролка, като напълно отговарят на разнообразните изисквания на високоточно вътрешно смилане.

Популярни тагове: CNC вътрешна шлифовъчна машина, China CNC Вътрешни производители на шлифовъчни машини, доставчици, фабрика

Технически параметър

Артикул	Единица	Машинен модел:IG200
Диапазон на смилане на вътрешния диаметър	мм	Φ6-200
Максимална дълбочина на смилане	мм	170
Въртящ се диаметър на повърхността на леглото	мм	400
Закрепете външния кръг на детайла	мм	220
Максимален ход на работната тава	мм	410
Скорост на шпиндела на работната глава	r.p.m	50-1500
Скорост на подаване на плъзгаща се плоча на масата на шпиндела	m/min	20
X ОСС ОСКА СЧИСТИРАНЕ	m/min	0.1-15
Z скорост на подаване на оста	m/min	0.1-10
X Оста Минимална единица за движение	мм	0.001
Z модула за минимално движение	мм	0.001
Ъгъл за регулиране на шпиндела	Deg	Преден 2 градус задна 20 градуса
Метод за хранене		Автоматичен серво мотор
Скорост на шпиндела (електрически шпиндел)	RPM	20000/40000/60000
Двигател на колелото	KW	7.5
X Axis Servo Motor Power	KW	2.2
Z оси серво моторна мощност	KW	2.2
Главен запас серво моторна мощност	KW	1.5
Мощност на двигателя на охлаждащата водна помпа	KW	0.75
Размер на оборудването (дължина * ширина * височина)	мм	240019301790mm
Тегло на машината	Kg	4000
