Как да програмирам резбонарязване с множество старти на струг с ЦПУ Fanuc?

Здравейте! Аз съм доставчик на струг с CNC Fanuc и днес искам да споделя с вас как да програмирате резба с множество стартирания на струг с Cnc Fanuc. Може да е малко трудно, но след като го овладеете, ще улесни много задачите ви по обработка.

Разбиране на множество - Започнете нишка

Първо, нека да поговорим за това какво е множествена - начална резба. Резбата с едно начало има една непрекъсната спирала около детайла. Но множество - начални нишки имат множество спирали. Например нишка с двойно начало има две спирали, движещи се една до друга. Предимството на резбите с множество стартове е, че те могат да осигурят по-бързо линейно движение на оборот в сравнение с резбите с един старт.

Подготовка за програмиране

Преди да започнете да програмирате, трябва да съберете важна информация. Трябва да знаете стъпката на резбата, броя на стартиранията, диаметъра на детайла и дължината на частта с резба. Уверете се, че вашият струг Fanuc Cnc е правилно настроен и калибриран. Проверете инструменталната екипировка; ще ви е необходим инструмент за резба, който е подходящ за типа резба, която ще режете.

Основен Fanuc G - код за резби

В програмирането на Fanuc G - кодът G32 се използва за права резба. Например, основна програма за единично стартиране на нишки може да изглежда така:

N10 G97 S500 M03 ; Задайте скорост на шпиндела на 500 RPM и стартирайте шпиндела по часовниковата стрелка N20 T0101; Изберете инструмент 1 и неговото отместване N30 G00 X30.0 Z2.0 ; Бързо придвижване до начална позиция N40 G32 Z - 20.0 F2.0 ; Нарязване на резба със стъпка 2.0 mm N50 G00 X50.0 ; Бързо прибиране на X - ос N60 Z2.0 ; Бързо преместване на Z - ос обратно към началната точка N70 M05 ; Спрете шпиндела N80 M30 ; Край на програмата

Модифициране за множество - Стартиране на резби

Когато става въпрос за множество - започнете резба, трябва да направите някои корекции. Ключът е да промените началната точка на всяка спирала.

Да кажем, че програмирате нишка с двойно начало. След като изрежете първата спирала, трябва да преместите инструмента до началната точка на втората спирала. Можете да изчислите отместването между стартовете въз основа на терена. За резба с двоен старт отместването е половината от стъпката.

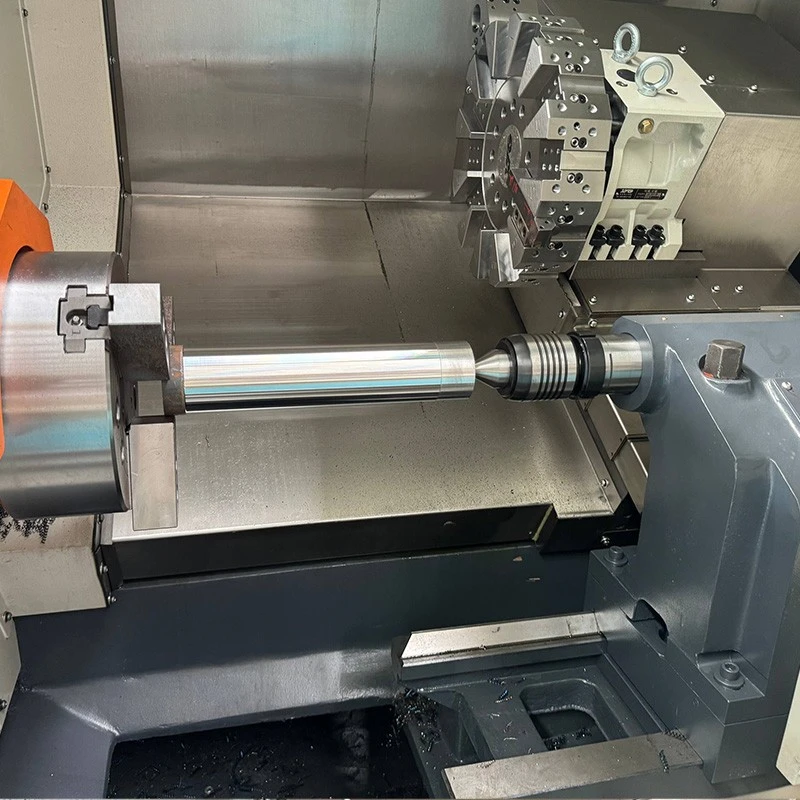

Slant Lathe best Slant Lathe price

Ето пример за програма за двойно стартиране на нишки:

N10 G97 S500 M03 ; Задайте скорост на шпиндела и стартирайте шпиндела N20 T0101; Изберете инструмент N30 G00 X30.0 Z2.0 ; Бързо придвижване до първа стартова позиция N40 G32 Z - 20.0 F2.0 ; Изрежете първата спирала N50 G00 X50.0 ; Бързо прибиране на X - ос N60 Z2.0 ; Бързо преместване на Z - ос назад N70 G00 X30.0 Z2.0 + 1.0 ; Придвижете се до началната точка на втората спирала (отместване от 1,0 mm за резба с двойно начало от 2,0 mm) N80 G32 Z - 20,0 F2,0 ; Изрежете втората спирала N90 G00 X50.0 ; Бързо прибиране на X - ос N100 Z2.0 ; Бързо преместване на Z - ос назад N110 M05 ; Спрете шпиндела N120 M30 ; Край на програмата

Работа с повече стартирания

Ако имате работа с повече от два старта, като нишка с троен старт или четворен старт, принципът е същият. Просто трябва да изчислите правилното отместване за всяко начало. За тройна резба със стъпка от 3,0 mm, отместването между всяко начало е 1,0 mm.

N10 G97 S500 M03 ; Задайте скорост на шпиндела N20 T0101 ; Изберете инструмент N30 G00 X30.0 Z2.0 ; Първа стартова позиция N40 G32 Z - 20.0 F3.0 ; Изрежете първата спирала N50 G00 X50.0 ; Прибиране X N60 Z2.0 ; Обратно към Z начало N70 G00 X30.0 Z2.0 + 1.0 ; Втора стартова позиция N80 G32 Z - 20.0 F3.0 ; Изрежете втора спирала N90 G00 X50.0 ; Прибиране X N100 Z2.0 ; Обратно към Z начало N110 G00 X30.0 Z2.0 + 2.0 ; Трета стартова позиция N120 G32 Z - 20.0 F3.0 ; Изрязана трета спирала N130 G00 X50.0 ; Прибиране X N140 Z2.0 ; Обратно към Z начало N150 M05 ; Стопорен шпиндел N160 M30 ; Край на програмата

Използване на различни видове стругове Fanuc

Предлагаме различни видове стругове, като напрНаклонен струг,Склонено легло CNC, иПлосък CNC. Принципите на програмиране са сходни при тези модели, но може да има някои незначителни разлики във възможностите на машината и начина, по който се интерпретират G - кодовете. Например, някои усъвършенствани CNC стругове с наклонено легло може да имат допълнителни функции, които могат да опростят процеса на нарязване на резби с множество стартове, като вградени стандартни цикли за резби с множество стартове.

Съвети и трикове

Износване на инструменти: Инструментите за нарязване на резби могат да се износят бързо, особено при рязане на няколко начални резби. Следете състоянието на инструмента и го сменете, когато е необходимо.
Контрол на чипове: Уверете се, че имате правилен контрол на чипа. Многократно нарязване на резби може да произведе много стружки и ако не се управляват добре, могат да повредят детайла или инструмента. Може да се наложи да регулирате потока на охлаждащата течност или да използвате разбивач на стружки.
Синхронизация на шпиндела: Уверете се, че скоростта на шпиндела е постоянна през целия процес на резба. Всякакви колебания в скоростта на шпиндела могат да доведат до неточни профили на резбата.

Заключение

Програмиране на множество - стартиране на резба на Fanuc Cnc струг не е толкова трудно, колкото може да изглежда в началото. Като разберете основните G - кодове и направите правилните настройки за многократни стартирания, можете да създадете висококачествени части с резба. Независимо дали използвате aНаклонен струг,Склонено легло CNC, илиПлосък CNC, принципите остават същите.

Ако търсите струг с ЦПУ Fanuc или се нуждаете от повече информация относно програмирането, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем с всички ваши нужди от обработка. Свържете се с нас за подробна дискусия за това как нашите машини могат да се впишат във вашата производствена линия и как можем да ви помогнем да овладеете многократно - започнете програмиране с нишки.
