Здравейте, хора! Като доставчик на цилиндрични машини, напоследък получавам много въпроси относно системата за отстраняване на стружките на тези машини. Така че реших да отделя няколко минути, за да го разбия за вас и да обясня какво представлява, защо е важно и как работи всичко.
Първо, нека поговорим какво представляват чиповете. Когато използвате цилиндрична машина за шлайфане или рязане на детайл, малки парчета материал се отстраняват от повърхността на детайла. Тези малки парченца се наричат чипове. Сега тези чипове може да изглеждат като незначителен проблем, но всъщност могат да причинят някои сериозни проблеми, ако не бъдат отстранени правилно от машината.
Защо отстраняването на чип е важно?
Чиповете могат да причинят цял куп проблеми, ако бъдат оставени да се натрупват в машината. За начало те могат да попречат на процеса на рязане или смилане. Ако стружките попаднат между режещия инструмент и детайла, те могат да причинят неравномерни срезове, лошо покритие на повърхността и дори повреда на инструмента и детайла.
Чиповете също могат да причинят прегряване. Докато машината работи, триенето между инструмента и детайла генерира топлина. Ако чиповете не бъдат премахнати, те могат да действат като изолатор, задържайки топлината и причинявайки повишаване на температурата на машината. Това може да доведе до преждевременно износване на компонентите на машината, а в някои случаи може дори да доведе до повреда на машината.
Друг проблем с чиповете е, че могат да замърсят охлаждащата течност. Повечето цилиндрични машини използват охлаждаща течност за смазване на процеса на рязане и за подпомагане на разсейването на топлината. Ако чипове попаднат в охлаждащата течност, те могат да запушат охлаждащата система, намалявайки нейната ефективност и потенциално причинявайки повреда на помпата и други компоненти.
Как работи системата за отстраняване на чипове?
Системата за отстраняване на стружките на цилиндрична машина е предназначена да отстранява стружките от зоната на рязане и да ги транспортира до пункт за събиране. Има няколко различни вида системи за отстраняване на стружки, но най-често срещаните използват комбинация от механични и базирани на течности методи.
Един от най-основните видове системи за отстраняване на стружките е конвейерът за стружки. Конвейерът за чипове е механично устройство, което се състои от лента или верига, която премества стружките от зоната на рязане към събирателния контейнер. Конвейерът обикновено се намира под машината, където може да улавя стружките, докато падат.
Някои транспортьори за чипове използват скрепер или винт, за да помогнат за придвижването на чиповете по лентата или веригата. Скреперът или винтът помагат да се предотврати залепването на чипса към конвейера и гарантира, че те се транспортират до събирателния контейнер ефективно.
В допълнение към конвейерите за чипове, много цилиндрични машини използват и охлаждаща система, за да помогнат за отстраняването на чипове. Охлаждащата течност обикновено е смес от вода и лубрикант и се изпомпва в зоната на рязане, за да смаже инструмента и детайла и да помогне за отмиването на стружките.
След това охлаждащата течност се събира и филтрира, за да се отстранят стружките, преди да се рециркулира обратно в машината. Процесът на филтриране обикновено се извършва с помощта на серия от филтри, като мрежести филтри или патронни филтри, които улавят стружките и не им позволяват да навлязат отново в охлаждащата система.
Някои машини също използват магнитен сепаратор за стружки за отстраняване на феромагнитни стружки от охлаждащата течност. Магнитният сепаратор използва магнит, за да привлече феромагнитните стружки и да ги отдели от охлаждащата течност. Това помага да се удължи живота на охлаждащата течност и да се намали необходимостта от поддръжка на машината.
Видове цилиндрични машини и техните системи за отстраняване на стружки
Сега нека да разгледаме как работи системата за отстраняване на стружките в различни видове цилиндрични машини. Ще разгледаме някои от най-често срещаните типове, като машини за шлайфане с голям OD, външни шлифовъчни машини и CNC OD шлифовъчни машини.
Шлифовъчни машини с голям OD
Шлифовъчните машини с голям OD се използват за шлайфане на външния диаметър на големи детайли. Тези машини обикновено имат голяма площ на рязане и генерират значително количество стружки. За да се справят с големия обем стърготини, шлифовъчните машини с голям OD често използват комбинация от конвейери за стружки и охлаждащи системи.
Конвейерите за стърготини са проектирани да бъдат широки и достатъчно дълги, за да уловят всички стружки, докато падат от зоната на рязане. Те също така обикновено са оборудвани с двигатели с голям капацитет, за да се гарантира, че чипсът се транспортира бързо и ефективно до контейнера за събиране.
Охлаждащата система в шлифовъчна машина с голям OD също е проектирана да бъде с голям капацитет. Той изпомпва голям обем охлаждаща течност в зоната на рязане, за да отмие стружките и да поддържа температурата на машината под контрол. След това охлаждащата течност се филтрира и рециркулира обратно в машината. Ако се интересувате да научите повече за шлифовъчни машини с голям OD, можете да разгледатеШлифоване на големи Od.

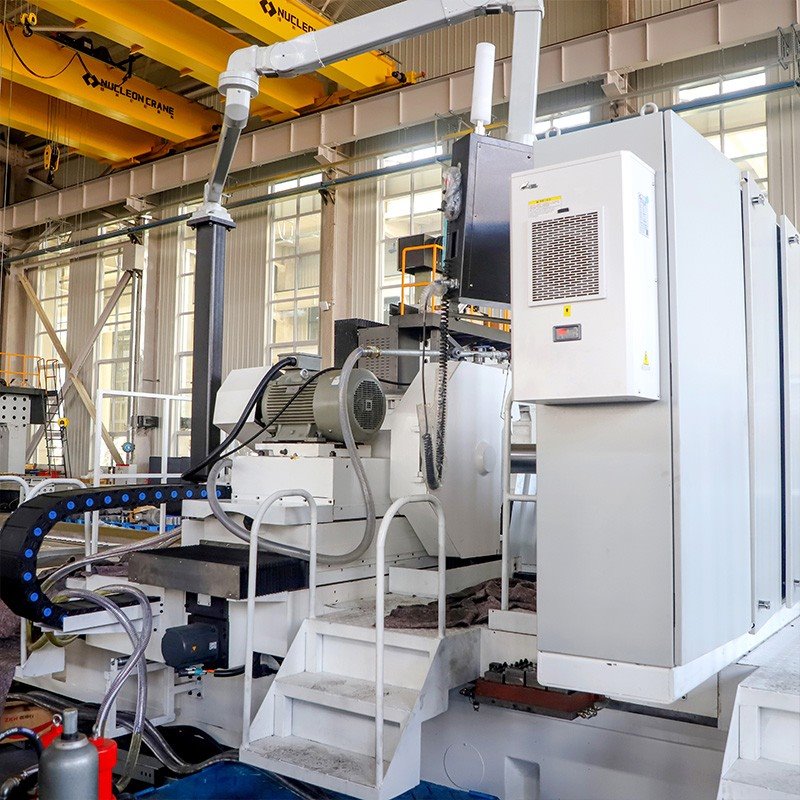

Външни шлифовъчни машини
Машините за външно шлифоване се използват за шлайфане на външната повърхност на цилиндрични детайли. Тези машини често се използват в приложения с висока точност, където се изисква гладка повърхност. Системата за отстраняване на стружките във външна шлифовъчна машина е проектирана да бъде много ефективна и прецизна, за да гарантира, че стружките не пречат на процеса на смилане.
Външните шлифовъчни машини обикновено използват комбинация от конвейери за стружки и охлаждащи системи, подобно на шлифовъчните машини с голям OD. Въпреки това, конвейерите за стружки във външните шлифовъчни машини обикновено са по-малки и по-компактни, тъй като не е необходимо да обработват толкова голям обем стружки.
Охлаждащата система във външната шлифовъчна машина също е проектирана да бъде много прецизна. Той изпомпва охлаждащата течност директно върху зоната на рязане, за да гарантира незабавното отмиване на стружките. След това охлаждащата течност се филтрира и рециркулира обратно в машината. Ако се интересувате от външни шлифовъчни машини, можете да посетитеВъншни шлифовъчни машини.
CNC OD шлифовъчни машини
CNC OD шлифовъчни машини са машини с компютърно управление, които се използват за шлайфане на външния диаметър на цилиндрични детайли с висока точност. Тези машини използват усъвършенствани системи за контрол, за да гарантират, че процесът на смилане е точен и повтаряем.
Системата за отстраняване на стружките в CNC OD шлифовъчна машина е подобна на тази на други цилиндрични машини, но често е интегрирана със системата за управление на машината. Това позволява на машината автоматично да регулира процеса на отстраняване на стружките въз основа на условията на рязане, като скоростта на инструмента и дълбочината на рязане.
Конвейерите за стърготини в CNC OD шлифовъчна машина обикновено са проектирани да бъдат много надеждни и ефективни. Те са оборудвани със сензори, които следят потока от чипове и могат да открият всякакви запушвания или неизправности. Ако бъде открит проблем, машината може автоматично да спре процеса на рязане и да предупреди оператора.
Охлаждащата система в CNC OD шлифовъчна машина също е проектирана да бъде много прецизна. Той използва помпа за високо налягане, за да гарантира, че охлаждащата течност се доставя до зоната на рязане с правилното налягане и дебит. След това охлаждащата течност се филтрира и рециркулира обратно в машината. Ако се интересувате от CNC OD шлифовъчни машини, можете да разгледатеCNC шлифовъчна машина.
Заключение
Е, това е основен преглед на системата за отстраняване на стружки на цилиндрична машина. Както можете да видите, това е важна част от машината, която помага да се гарантира нейната производителност, надеждност и дълъг живот.
Ако сте на пазара за цилиндрична машина, важно е да имате предвид качеството и ефективността на системата за отстраняване на стружките. Добрата система за отстраняване на стружки може да ви спести време, пари и главоболия в дългосрочен план.
Ако имате някакви въпроси или се интересувате да научите повече за нашите цилиндрични машини и техните системи за отстраняване на стружките, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите правилната машина за вашите нужди и да ви предоставим поддръжката и обслужването, което заслужавате.
