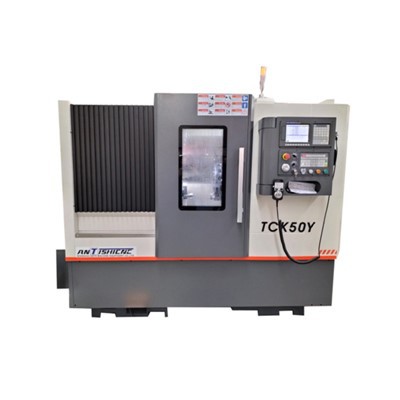

Хоризонтално наклонено легло

Хоризонталните параметри на леглото на наклоненото легло на този машинен инструмент демонстрират неговата якост на обработка: максималният диаметър на въртене на леглото е 500 мм, максималният диаметър на въртене на седлото е 280 мм, а максималната дължина на средна част, която може да бъде обработена, е 500 мм, което отговаря на нуждите на обработването на средни части. Шпинделът приема A2-8 крайна форма, с диаметър на отвора с 82 мм, подходящ за φ80mm бар с запас и 10-инчов хидравличен патронник, диапазонът на скоростта на шпиндела е 50-2000 об.

Хоризонталният структурен дизайн на леглото на наклони е сърцевината на нейното изпълнение: наклоненото от 45 градуса легло е направено от чугун с висока якост, а вътрешният стрес се елиминира чрез стареещо лечение, за да се осигури твърдост и стабилност при дългосрочна употреба. Инсултът с X-ос е 250 мм, а Z-оста на оста е 500 мм. И двете са оборудвани с високо прецизни линейни релси. С прецизна трансмисия на винт с топка, бързо движещата се скорост X/Z достига 24м/мин, точността на позициониране достига ± 0,003 мм, а точността на повторно позициониране е ± 0,002 мм, което отговаря на изискванията за прецизна обработка.

Хоризонталната конфигурация на леглото на наклона се фокусира върху ефективността и удобството: стандартната хидравлична кула с 12 станции има време за промяна на инструмента от само 0,3 секунди, поддържа разширяване на електропроводите, може да завърши завъртане, смилане и пробиване на композитна обработка и намалява потока на процеса. Снабден със Siemens 828D или Fanuc OI-TF CNC система, тя поддържа програмиране на G код и графична работа и има вградени програми за множество цикъла на обработка, за да опрости програмирането на сложни части. Оборудването интегрира автоматичната система за смазване, конвейера на верижната плоча и напълно затвореното защитно покритие за подобряване на оперативната безопасност и чистотата на околната среда.

Независимо дали става въпрос за прецизно предаване на зъбни колела, блокове на хидравличните клапани или сложни извити въртящи се тела, TCK50A може да постигне масово производство с висока стабилност и висока ефективност и е идеален избор за балансиране на прецизността и производствения капацитет при средна обработка на части.
