Здравейте! Като доставчик на машини за оформяне, имах удоволствието да работя в тясно сътрудничество с тези невероятни части от оборудването. В този блог ще разбия основните компоненти на машина за оформяне, за да можете да разберете по-добре как работят и какво ги прави толкова полезни.
База
Да започнем с основата. Това е основата на машината за оформяне и обикновено се прави от чугун. Защо чугун? Е, той е тежък и твърд, което помага за абсорбиране на вибрациите по време на процеса на обработка. Стабилната основа е от решаващо значение, защото поддържа цялата машина стабилна, предотвратявайки всяко нежелано движение, което може да попречи на точността на рязане. Мислете за това като за основата на къща; ако не е твърдо, всичко отгоре му ще се клати.
Колона
Следва колоната. Прикрепен е към основата и стои вертикално. Колоната осигурява опора за другите компоненти на машината, като напречната релса и рамата. Там също ще намерите задвижващия механизъм, който задвижва движението на овен. Колоната е проектирана да бъде здрава и здрава, тъй като трябва да издържа на силите, генерирани по време на операцията по оформяне.
Cross - Rail
Напречната релса е монтирана на колоната и може да се регулира вертикално. Тази настройка ви позволява да зададете височината на детайла спрямо режещия инструмент. Можете да местите напречната релса нагоре или надолу в зависимост от размера на детайла, върху който работите. Това е като да имате гъвкава работна маса, която можете да позиционирате точно за вашия проект.
Седло
Седлото се поставя върху напречната релса и може да се движи хоризонтално. Това хоризонтално движение се използва за позициониране на детайла в посоката на оста X. Можете да плъзгате седлото напред и назад, за да подравните детайла с режещия инструмент. Дава ви прецизен контрол върху позицията на детайла, което е от съществено значение за точното оформяне.
Таблица
Масата е монтирана на седлото. Това е мястото, където поставяте детайла, който искате да оформите. Таблицата може да се регулира по много начини. Можете да го местите хоризонтално и вертикално, а също така можете да го завъртите. Тази гъвкавост ви позволява да работите върху различни ъгли и форми на детайли. Например, ако оформяте част с ъглова повърхност, можете да завъртите масата до желания ъгъл.
Рам
Бутонът е един от най-важните компоненти на машината за оформяне. Намира се в предната част на колоната и се движи напред-назад с възвратно-постъпателно движение. Режещият инструмент е прикрепен към цилиндъра и докато цилиндърът се движи, инструментът се врязва в детайла. Скоростта и дължината на хода на цилиндъра могат да се регулират според изискванията на работата. По-голямата дължина на хода е полезна за оформяне на по-големи детайли, докато по-късият ход може да се използва за по-прецизна, детайлна работа.
Глава за инструменти
Главата на инструмента е прикрепена към шайбата. Той държи режещия инструмент и позволява регулиране на ъгъла на рязане. Можете да наклоните главата на инструмента, за да създадете различни ъгли на рязане, което е удобно, когато трябва да оформите скоси или други неравни повърхности. Главата на инструмента също има механизъм за подаване на режещия инструмент в детайла на правилната дълбочина.
Механизъм за подаване
Механизмът за подаване е отговорен за контролираното движение на детайла или режещия инструмент. Има различни видове захранващи механизми, но най-често срещаните са механични и хидравлични. Механичният механизъм за подаване използва зъбни колела и лостове за преместване на детайла, докато хидравличният механизъм за подаване използва налягане на течността. Скоростта на подаване може да се регулира, за да се контролира колко бързо се движи режещият инструмент през детайла. По-бавна скорост на подаване често се използва за по-прецизни срезове, докато по-висока скорост на подаване може да се използва за груби операции.
Задвижващ механизъм
Задвижващият механизъм задвижва движението на буталото. Тя може да бъде електрическа или механична. Електрическите задвижващи механизми са по-често срещани в наши дни, защото са по-ефективни и по-лесни за управление. Задвижващият механизъм преобразува електрическата енергия в механична енергия, за да движи овена напред и назад. Той също така осигурява мощността, необходима за работа на механизма за подаване.
Система за смазване
Добрата система за смазване е от съществено значение за безпроблемната работа на машината за оформяне. Намалява триенето между движещите се части, което помага за предотвратяване на износването. Системата за смазване обикновено се състои от маслени помпи, тръби и дюзи, които доставят смазочно масло към критичните части на машината, като цилиндъра, плъзгачите и зъбните колела. Правилното смазване също помага за разсейване на топлината, генерирана по време на процеса на обработка, което може да удължи живота на машината.
Охлаждаща система
Охлаждащата система се използва за охлаждане на режещия инструмент и детайла по време на процеса на обработка. Когато режещият инструмент се врязва в детайла, той генерира много топлина. Ако тази топлина не се отстрани, тя може да повреди режещия инструмент и да повлияе на качеството на детайла. Охлаждащата система пръска охлаждаща течност, обикновено смес от вода и масло, върху зоната на рязане. Охлаждащата течност помага за намаляване на температурата, отмива стружките, получени по време на рязане, и предотвратява корозията.
Сега, след като знаете основните компоненти на машината за оформяне, можете да видите как всички те работят заедно, за да създават прецизни и точни форми. Независимо дали сте в производствената индустрия, любители сте, или просто някой, който се интересува от машинна обработка, разбирането на тези компоненти може да ви даде по-добра оценка на технологията, която стои зад машините за оформяне.

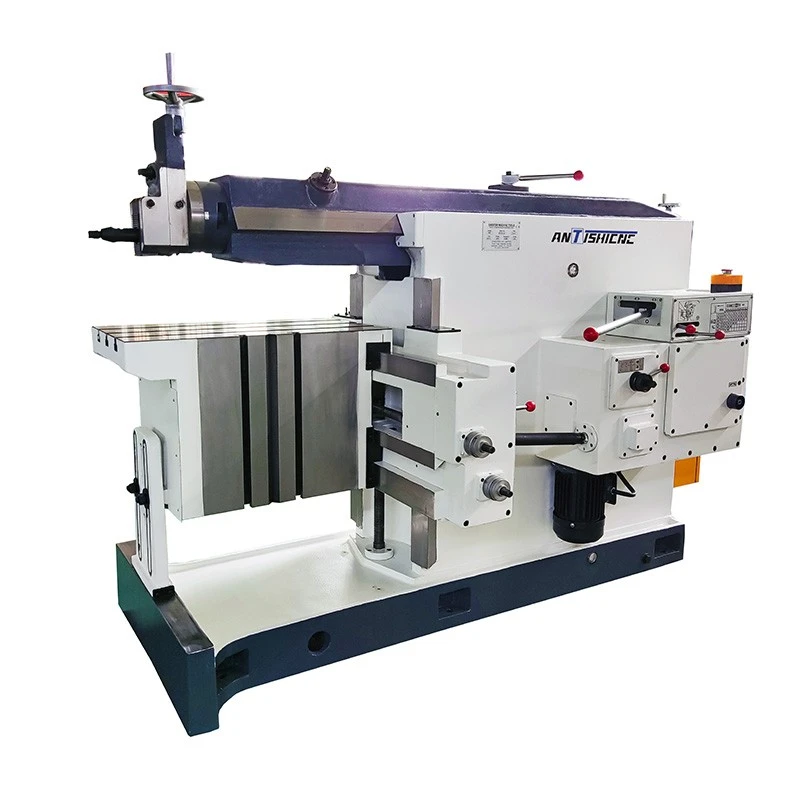

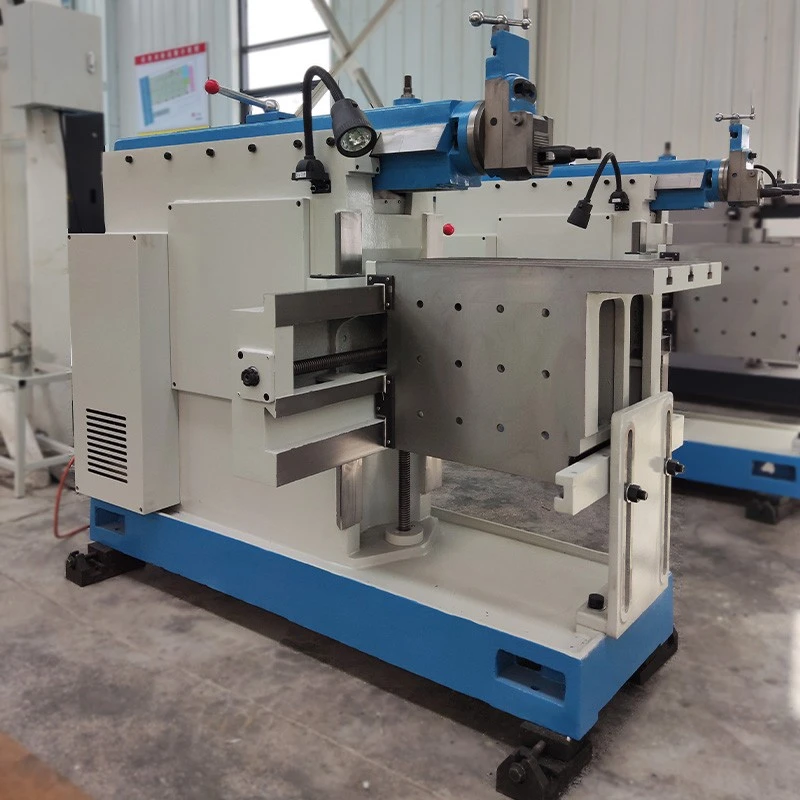

Ако сте на пазара за машина за оформяне, ние имаме голям набор от налични опции. Вижте нашитеМашина за оформяне и прорязване,Машина за оформяне и рендосване, иМашина за инструменти за оформянестраници, за да научите повече за нашите продукти. Винаги се радваме да ви помогнем да намерите правилната машина за вашите нужди. Така че не се колебайте да се свържете с нас, ако имате въпроси или ако сте готови да започнете преговори за покупка. Ние сме тук, за да сме сигурни, че ще получите най-добрата машина за оформяне за вашите пари.
Референции
- „Процеси на обработка и машинни инструменти“ от Амитабха Гош и Ашок Кумар Малик
- „Производствено инженерство и технология“ от Serope Kalpakjian и Steven R. Schmid
